১০ পিপিএম ইএসএস উৎপাদন লাইন

লাইন ওভারভিউ
১. লাইনের ক্ষমতা: ৮-১০ পিপিএম

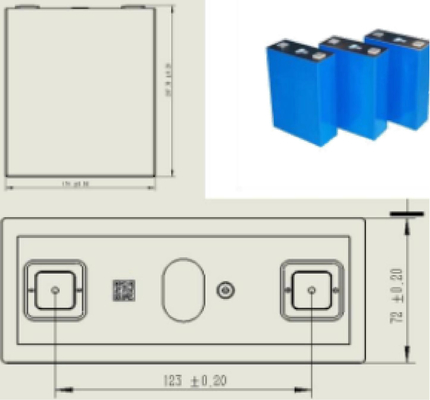

২. ব্লুপ্রিন্ট সেল: ২৮০এএইচ/৩১৪এএইচ
৩. উপযুক্ত ব্যাটারি: ১০০এএইচ-৩১৪এএইচ

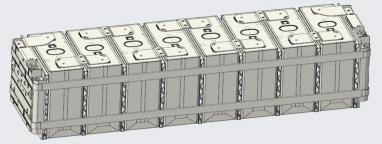

৪. ব্লুপ্রিন্ট মডিউল: লিকুইড কুলড ১পি১৩এস
৫. ব্লুপ্রিন্ট প্যাক: ১পি৫২এস ১পি৪৮এস/১পি১০৪এস এর সাথে উপযুক্ত

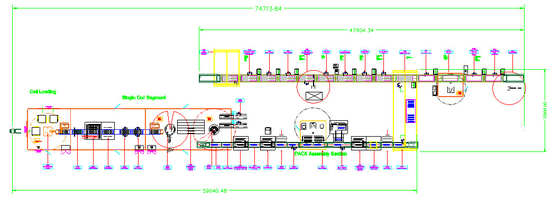

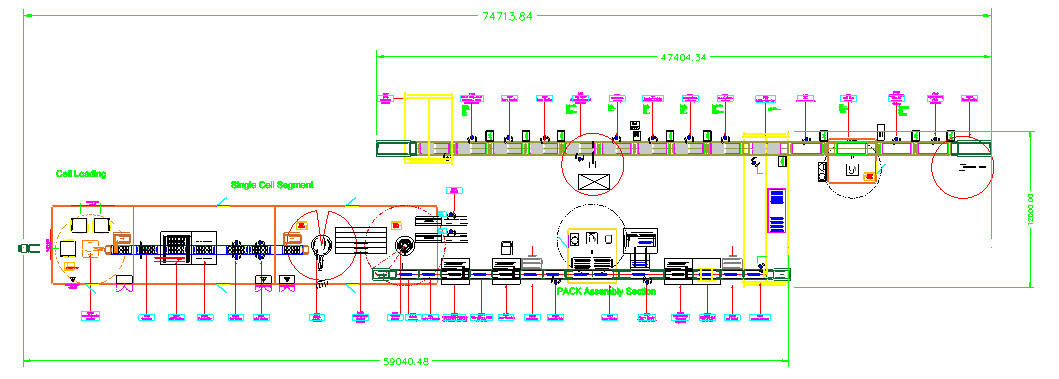

৬. সামগ্রিক লাইনের আকার: দৈর্ঘ্য ৭৫মি * প্রস্থ ১২মি * উচ্চতা ৩.৫মি;
৭. কুলিং প্রকার: লিকুইড কুলিং, এয়ার কুলিং এর সাথে উপযুক্ত


মডিউল বিভাগের সারসংক্ষেপ:

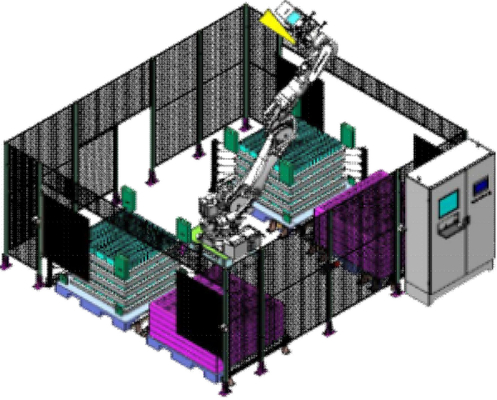

১. সেল লোডিং: রোবট দ্বারা একবারে ৫টি সেল, স্বয়ংক্রিয়ভাবে খালি ট্রে স্থাপন করে।
২. সেল স্ক্যানিং: স্বয়ংক্রিয় স্ক্যানিং।
৩. ও সি ভি পরীক্ষা: প্রতিবার ১০টি মোড, স্বয়ংক্রিয় পরীক্ষা, এনজি স্বয়ংক্রিয় ডিসচার্জ, উপাদান
পুনরায় পূরণ, তথ্য আপলোড;
৪. সেল ফ্লিপ: ও সি ভি এবং সূত্র অনুযায়ী সেলের দিক স্বয়ংক্রিয়ভাবে সমন্বয় করে।
৫. সেল গ্লুইং: ম্যানুয়াল গ্লুইং, ফিক্সচার সহ;
৬. সেল স্ট্যাকিং: রোবট হ্যান্ডলিং এবং লোডিং মোড, একবারে ৫টি, স্ট্যাকিং পরিমাণ সেট করা যেতে পারে;
৭. স্ট্যাকিং প্ল্যাটফর্ম: ফ্ল্যাট স্ট্যাকিং মোড, উপরের এবং নীচের স্তরগুলি পর্যায়ক্রমে, প্রতি স্তরে ৫টি গ্রুপ,
প্রতিটি গ্রুপের প্রাক-এক্সট্রুশন ফাংশন রয়েছে, স্ট্যাকিং সম্পন্ন হয় এবং উপাদানটি
আনলোডের জন্য পিছনে সরানো হয়;
৮. স্ট্যাকড এক্সট্রুশন / স্টিল স্ট্রিপ/টার্মিনাল বিএমএস ইনস্টলেশন: স্বয়ংক্রিয় এক্সট্রুশন, ম্যানুয়াল স্টিল
স্ট্রিপ/ টার্মিনাল বিএমএস ইনস্টলেশন;
৯. পোল অ্যাড্রেসিং/পোলারিটি ডিটেকশন: অনলাইন ৩-অক্ষ + সিসিডি মোড, স্বয়ংক্রিয়ভাবে সম্পাদিত,
অ্যাড্রেসিং কোঅর্ডিনেটগুলি পিছনের ডিভাইসগুলির সাথে কল করার জন্য শেয়ার করা হয় এবং সূত্র অনুযায়ী,
ত্রুটিপূর্ণ পণ্যগুলি এনজি আউটলেট থেকে ডিসচার্জ করা হয়েছে কিনা তা নির্ধারণ করতে ব্যাটারি সেলের পজিটিভ এবং নেগেটিভ দিকগুলির তুলনা করুন;
১০. পোল ক্লিনিং: স্বয়ংক্রিয়ভাবে অ্যাড্রেসিং কোঅর্ডিনেট তথ্য পুনরুদ্ধার করে এবং লেজার দ্বারা পোল পরিষ্কার করে;
১১. সিসিএস স্থাপন: ম্যানুয়াল অপারেশন, প্রথমে গাইড প্লেট স্থাপন করুন এবং তারপরে সিসিএস স্থাপন করুন;

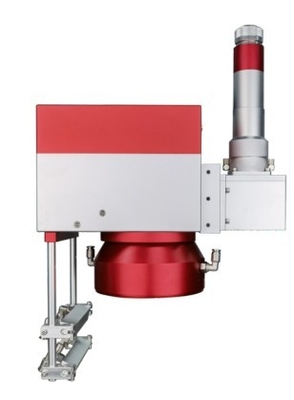

১২. লেজার ওয়েল্ডিং: ৬ অক্ষের রোবট + লেজার ৬ কিলোওয়াট+সিসিডি+দূরত্ব পরিমাপ মোড, ফিক্সচার
মডিউলের সাথে একসাথে লাইন থেকে স্থানান্তরিত হয়, ডুয়াল স্টেশন ওয়েল্ডিং মোড;
১৩. ম্যানুয়াল জাজমেন্ট ও মেরামত ওয়েল্ডিং: ম্যানুয়ালি ওয়েল্ডিংয়ের প্রভাব পরীক্ষা করুন। যদি মেরামত ওয়েল্ডিং প্রয়োজন হয়, তবে পণ্যটি মেরামত ওয়েল্ডিং সম্পন্ন করতে ওয়েল্ডিং মেশিনে প্রবেশ করে এবং মডিউল কোড, পাওয়ার, গতি আপলোড করা হয়;

১৪. পোস্ট ওয়েল্ড ইন্সপেকশন ও ক্লিনিং: ওয়েল্ডিংয়ের দৃশ্যমান চিত্র পরিদর্শন,
ব্রাশ + ওয়েল্ডিং পজিশনের নেগেটিভ প্রেসার ক্লিনিং;
১৫. মডিউল ইনসুলেশন হিপোট পরীক্ষা: নিউম্যাটিক প্ল্যাটফর্ম + পরীক্ষক, তথ্য আপলোড;

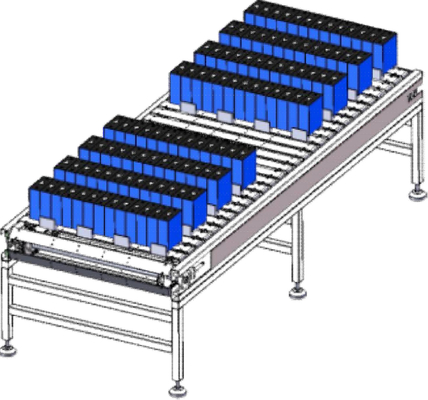

১৬. সেল সেগমেন্ট ডাবল স্পিড চেইন: ক্যারিয়ার ১৩৫০মিমি * ৬০০মিমি, ডাবল-লেয়ার ডাবল স্পিড
চেইন বডি, ডাবল ব্লকিং, ৩০০ কেজি লোড;
১৭. মডিউল সেগমেন্ট ডাবল স্পিড চেইন: ক্যারিয়ার ১৪৫০মিমি * ৬০০মিমি, ডাবল-লেয়ার ডাবল স্পিড
চেইন বডি, ডাবল ব্লকিং, ৩০০ কেজি লোড;
১৮. মডিউল ট্রান্সফার লাইন: ডাবল লিফটিং গ্যান্ট্রি ক্রেন, সাধারণ বৈদ্যুতিক উত্তোলন সহ,
২০০ কেজি লোড, নীচে ম্যাচিং বাফার লাইন বডি।
